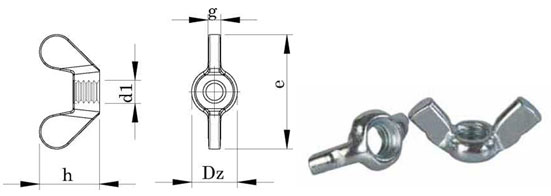

Technical Informations / Teknik Bilgiler
Thread size/ Anma çapı (d) |
|
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
|||
Pitch / Diş adımı |
|
P |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,50 |
3,00 |
||
Outside dia / Dış çap |
d1 |
min. |
6,00 |
8,00 |
10,00 |
13,00 |
17,00 |
20,00 |
26,00 |
32,00 |
41,00 |
||
max. |
8,00 |
11,00 |
13,00 |
16,00 |
20,00 |
23,00 |
29,00 |
35,00 |
44,00 |
||||
Length / Uzunluk |
|
min. |
18,00 |
24,00 |
30,00 |
36,00 |
48,00 |
62,00 |
70,00 |
86,00 |
106,00 |
||
e |
max. |
20,00 |
26,00 |
33,00 |
39,00 |
51,00 |
65,00 |
73,00 |
90,00 |
110,00 |
|||
Thickness / Kalınlık |
|
min. |
1,10 |
1,50 |
1,50 |
2,00 |
4,40 |
4,90 |
6,40 |
6,90 |
9,40 |
||
g |
max. |
1,90 |
2,30 |
2,30 |
2,80 |
3,60 |
4,10 |
5,60 |
6,10 |
8,60 |
|||
Height / Yükseklik |
h |
min. |
8,50 |
11,00 |
15,00 |
18,00 |
23,00 |
31,00 |
35,00 |
44,00 |
53,50 |
||
max. |
10,50 |
13,00 |
17,00 |
20,00 |
25,00 |
33,50 |
37,50 |
46,50 |
56,50 |
||||
Weight/ Ağırlık |
gr/p |
|
2,00 |
4,00 |
8,00 |
17,00 |
35,00 |
60,00 |
90,00 |
180,00 |
260,00 |
Thread size / Anma çapı (d) |
|
1/4 |
5/16 |
3/8 |
|||
Pitch / Diş adımı |
P |
20,00 |
18,00 |
16,00 |
|||
Outside dia / Dış çap |
d2 |
10,50 |
11,90 |
15,30 |
|||
Length / Uzunluk |
e |
25,00 |
26,80 |
35,30 |
|||
Thickness / Kalınlık |
g |
3,00 |
3,00 |
4,00 |
|||
Height / Yükseklik |
h |
12,20 |
12,90 |
17,30 |
|||
Weight/Ağırlık |
gr/p |
8,00 |
17,00 |
35,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
