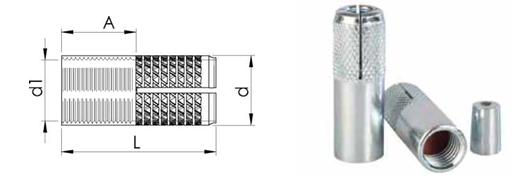

ÇAKMA DÜBEL
Technical Informations / Teknik Bilgiler
|
ÖLÇÜ |
DÜBEL&DELİK ÇAPI |
DUBEL |
MAX. VİDALAMA BOYU MAX. SCREWING LENGTH A |
MAX. ÇEKME YÜKÜ MAX. TENSILE LOAD kN |
MAX. SIKMA TORKU |
|
M 6 |
8,00 |
25,00 |
10,00 |
10,00 |
5,00 |
|
M8 |
10,00 |
30,00 |
12,00 |
1,80 |
10,00 |
|
M 10 |
12,00 |
40,00 |
15,00 |
3,70 |
20,00 |
|
M 12 |
15,00 |
50,00 |
18,00 |
5,70 |
40,00 |
|
M 14 |
18,00 |
55,00 |
20,00 |
6,60 |
60,00 |
|
M16 |
20,00 |
65,00 |
25,00 |
7,50 |
80,00 |
|
M 20 |
25,00 |
80,00 |
35,00 |
11,50 |
150,00 |
Sert beton zeminde, kısa delik derinliği gerektiren yerlerde, yatay ve dikey olarak kullanılmaktadır. Dübel içinde bulunan konik çekirdek sayesinde, dengeli açılma ve zemin tutma özelliğine sahiptir. 'Rot' veya "Cıvata" ile birlikte kullanılır.
Can easily be used in hard concrete and slots which require short diriling depth.
Provides self drilling and controlled expansion through the conic nucleus inside.
Used with "Thread Rods" or "Bolt" together
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
