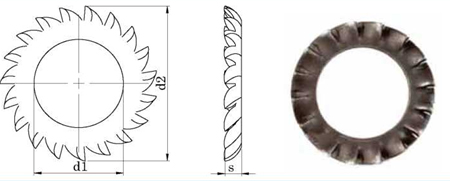

DIN 6798/A TIRTILLI RONDELA (DIŞTAN)
Technical Informations / Teknik Bilgiler
|
Thread size / Anma çapı (d) |
M3 |
M4 |
M5 |
M6 |
M7 |
M8 |
M10 |
M12 |
|
|
d1 |
min. |
3,20 |
4,30 |
5,30 |
6,40 |
7,40 |
8,40 |
10,50 |
13,00 |
|
max. |
3,38 |
4,48 |
5,48 |
6,62 |
7,62 |
8,62 |
10,77 |
13,27 |
|
|
d2 |
min. |
5,70 |
7,64 |
9,64 |
10,57 |
12,07 |
14,57 |
17,57 |
19,98 |
|
max. |
6,00 |
8,00 |
10,00 |
11,00 |
12,50 |
15,00 |
18,00 |
20,50 |
|
|
|
s |
0,40 |
0,50 |
0,60 |
0,70 |
0,80 |
0,80 |
0,90 |
1,00 |
|
|
A/J |
9/7 |
11/8 |
11/8 |
12/9 |
14/10 |
14/10 |
16/12 |
16/12 |
|
|
gr/p |
0,06 |
0,14 |
0,28 |
0,36 |
0,50 |
0,80 |
1,25 |
1,60 |
|
Thread size / Anma çapı (d) |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
|
d1 |
min. |
15,00 |
17,00 |
19,00 |
21,00 |
23,00 |
25,00 |
28,00 |
31,00 |
|
max. |
15,27 |
17,27 |
19,33 |
21,33 |
23,33 |
25,33 |
28,33 |
31,39 |
|
|
d2 |
min. |
23,48 |
25,48 |
29,48 |
32,38 |
35,38 |
37,38 |
43,38 |
47,38 |
|
max. |
24,00 |
26,00 |
30,00 |
33,00 |
36,00 |
38,00 |
44,00 |
48,00 |
|
|
|
s |
1,00 |
1,20 |
1,40 |
1,40 |
1,50 |
1,50 |
1,60 |
1,60 |
|
|
A/J |
18/14 |
18/14 |
18/14 |
20/16 |
20/16 |
20/16 |
22/18 |
22/18 |
|
|
gr/p |
2,30 |
2,90 |
5,00 |
6,00 |
7,50 |
8,00 |
12,00 |
14,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
