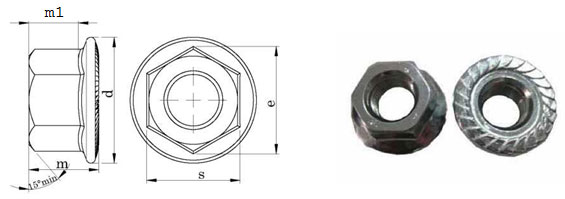

DIN 6923 ALTI KÖŞE FLANŞLI SOMUN

Thread size / Anma çapı (d)

M4

M5

M6

M8

M10

M12

M8x1,00

M10x1,25
M10x1,00

M12x1,50
M12x1,25

Pitch / Diş adımı

P

0,70

0,80

1,00

1,25

1,50

1,75

Head width / Anahtar ağzı

s

min.

6,78

7,78

9,78

12,73

14,73

17,73

max.

7,00

8,00

10,00

13,00

15,00

18,00

Diagonal / Köşegen

e

7,74

8,79

11,05

14,38

16,64

20,03

Height/ Yükseklik

m

min.

4,20

4,70

5,70

7,60

9,60

11,60

max.

4,50

5,00

6,00

8,00

10,00

12,00

Flange dia / Flanş çapı

D

min.

8,30

9,80

12,20

15,80

19,60

23,80

max.

10,30

11,80

14,20

17,90

21,80

26,00

Weight/Ağırlık

gr/p

2,50

2,75

3,20

6,90

12,20

22,00

Thread size / Anma çapı (d)

M14

M16

M20

M14x1,50

M16x1,50

M20x1,50

Pitch / Diş adımı

p

2,00

2,00

2,50

Head width / Anahtar ağzı

s

min.

20,67

23,67

29,67

max.

21,00

24,00

30,00

Diagonal / Köşegen

e

23,36

26,75

32,95

Height/Yükseklik

m

min.

13,30

15,30

18,90

max.

14,00

16,00

20,00

Flange dia / Flanş çapı

D

min.

27,60

31,90

39,90

max.

29,90

34,50

42,80

Weight/Ağırlık

gr/p

30,00

47,00
