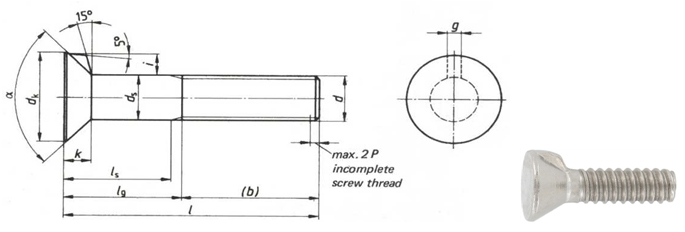

DIN 604 PULLUK CİVATASI



                       Technical informations. / Teknik bilgiler.



Thread size /Anma çapı

M6

M8

M10

M12

M16

M20

M24

Pitch / Diş adımı

p

1.00

1.25

1.50

1.75

2.00

2.50

3.00

Head height/Kafa yüksekliği

K

4.00

5.00

5.50

7.00

9.00

11.50

13.00

Head dia/Kafa çapı

dK

12.0

16.0

19.0

24.0

32.0

32.0

38.0

+/-

0.55

0.55

0.65

0.65

0.80

0.80

0.80

G

max.

2.50

3.00

3.20

3.60

4.20

5.40

6.60

min.

2.10

2.60

2.72

3.12

3.72

4.92

6.02



Values are given in milimeters. / Değerler milimetre olarak verilmiştir.






Thread size /Anma çapı

M6

M8

M10

M12

M16

M20

M24

Length/ Boy (1)

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

20

+/-

1.05

4.90

9.50

14.9









25

+/-

1.05

5.90

11.1

17.4

27.7







30

+/-

1.05

7.00

12.7

19.9

31.4

61.8





35

+/-

1.25

8.10

14.7

22.4

35.1

69.2





40

+/-

1.25

9.20

16.7

25.5

38.8

76.2





45

+/-

1.25

10.3

18.7

28.6

43.2

83.2





50

+/-

1.25

11.4

20.7

31.7

47.6

90.2

128



55

+/-

1.50

12.5

22.7

34.8

52.0

97.2

139



60

+/-

1.50

13.6

24.7

37.9

56.4

105

150

225

65

+/-

1.50

14.7

26.7

41.0

60.8

113

161

241

70

+/-

1.50

15.8

28.7

44.1

65.2

121

173

257

80

+/-

1.50

17.9

32.7

50.3

73.8

137

197

291

90

+/-

1.75

20.1

36.7

56.5

84.1

153

221

327

100

+/-

1.75

22.3

40.7

62.7

93.1

169

245

363

120

+/-

1.75



48.7

75.1

111

201

293

435

150

+/-

2.00



60.7

94.0

138

249

364

543
