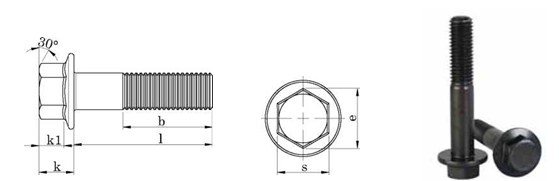

DIN 6921 ALTI KÖŞE FLANŞLI CİVATALAR



Technical informations. /Teknik bilgiler.




Thread size / Anma çapı

M5

M6

M8

M10

M12

M14

M16

Pitch / Diş adımı

P

0.80

1.00

1.25

1.50

1.75

2.00

2.00

Flange dia / Flanş çapı

dc

11.80

14.20

18.00

22.30

26.60

30.50

35.00

Flange h. / Flanş yüks.

c

1.0

1.1

1.2

1.5

1.8

2.1

2.4

Wire dia / Tel çapı

min

4.82

5.82

7.78

9.78

11.73

13.73

15.73

Head heigh / Kafa yüksekliği

k

5.4

6.6

8.1

9.2

11.5

12.8

14.4

k1

2.0

2.5

3.2

3.6

4.6

5.1

5.8

Head with/Anahtar a

s

8

10

13

15

16

18

21

Diagonal/ Köşegen

e

8.71

10.95

14.26

16.50

17.62

19.86

23.15

Thread length / Diş uzunluğu

b1

16

18

22

36

30

34

38

b2

-

-

28

32

36

40

44

b1: Thread length for bolts up to 125mm. /125mm. Boya kadar olan civatalar için diş boyu.

b2: Thread length for bolts between 125mm. & 200mm. /125mm & 200mm. Boylar arasındaki civatalar için diş boyu.





Values are given in milimeters. / Değerler milimetre olarak verilmiştir.





Thread size / Anma çapı

M5

M6

M8

M10

M12

M14

M16

Length / Boy (I)

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

10

+/-

0.29

3.22













12

+/-

0.35

3.46

6.94

13.76

24.04







16

+/-

0.35

3.94

7.62

15.01

26.01







20

+/-

0.42

4.42

8.30

16.25

27.97

44.35





25

+/-

0.42

5.25

9.16

17.80

30.42

47.90

66.13

83.82

30

+/-

0.42

6.00

10.50

19.36

32.88

51.46

71.01

90.37

35

+/-

0.50

6.74

11.58

21.77

35.33

55.02

75.89

96.92

40

+/-

0.50

7.48

12.65

23.68

39.18

58.57

80.76

103.5

45

+/-

0.50

8.23

13.73

25.60

42.20

64.20

85.64

110.0

50

+/-

0.50

8.97

14.80

27.52

45.21

68.54

93.45

116.6

55

+/-

0.60

9.71

15.88

29.44

48.23

72.87

99.37

126.7

60

+/-

0.60

10.46

16.96

31.36

51.24

77.21

105.3

134.5

65

+/-

0.60

11.20

18.03

33.27

54.25

81.55

111.2

142.3

70

+/-

0.60

11.94

19.11

35.19

57.27

85.89

117.1

150.0

80

+/-

0.60

13.43

21.26

39.03

63.29

94.56

129.0

166.0

90

+/-

0.70



23.41

42.87

69.32

103.2

140.8

181.1

100

+/-

0.70



25.57

46.70

75.35

111.9

152.7

197.0

110

+/-

0.70







81.38

120.6

164.5

212.0

120

+/-

0.70







87.40

129.3

176.4

228.0

130

+/-

0.80







92.76

137.0

187.0

242.0

140

+/-

0.80









145.7

198.8

257.0

150

+/-

0.80











210.7

273.0

160

+/-

2.00















180

+/-

2.00















200

+/-

2.00
