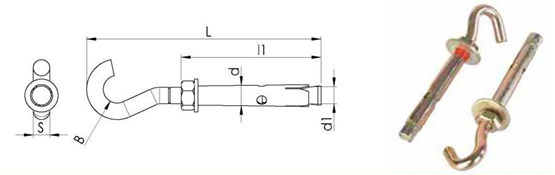

AÇIK KANCA DÜBELİ
Technical Informations / Teknik Bilgiler
|
ÖLÇÜ |
KANCA BOYU |
DİŞ BOYU |
KONİK SOMUN ÇAPI |
GÖMLEKÇAPI |
KANCA İÇ ÇAPI |
|
SİZE |
HOOK LENGTH |
THREAD LENGTH |
CONIC NUT DIAMETER |
SLEEVE DIAMETER |
INNER DIAMETER OF THE HOOK |
|
D |
L |
11 |
S |
d |
B |
|
M 6 |
92,00 |
60,00 |
8,00 |
8,00 |
14,00 |
|
M8 |
105,00 |
70,00 |
10,00 |
10,00 |
14,00 |
|
M 10 |
120,00 |
70,00 |
12,00 |
12,00 |
16,00 |
|
M 12 |
150,00 |
100,00 |
16,00 |
16,00 |
30,00 |
Gömlekli dübelden tek farkı, gömleğin içinde cıvata yerine kanca olmasıdır Gömlekli dübel gibi, hızlı ve kolay montaj imkanı sağlanmaktadır.
Üzerinde bulunan sacdan yapılmış gömleği sayesinde güvenli tutma, sıkma ve asma özelliği vardır.
Titreşimli ortamda rahatlıkla kullanılabilmektedir.
Açık veya Kapalı kanca ile kullanılır 'Elektro Galvaniz" kaplamalıdır.
Having a hook in the sleeve instead of bolt differs the Hook Suspension Anchor from the Sleeve Anchor
Provides easy and quick mounting
Has safe gripping, tightening and suspending characteristic through the sleeve that is made of Iron Sheet
Metal Can easily be used in vibrant conditions Used with open or closed hook Available in" Electro Galvanized"
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
