KLİPSLİ DÜBEL

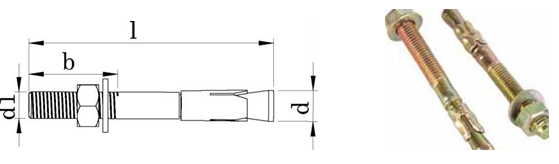

Technical Informations / Teknik Bilgiler
|
DÜBEL |
UZUNLUK |
MATKAP- |
DİŞ |
MAX. SİKAM |
EMNİYETLİ |
|
dl |
L |
d |
b |
Nm |
kN |
|
M 6 |
65,00 |
6,00 |
30,00 |
21,00 |
1,10 |
|
M 6 |
75,00 |
6,00 |
30,00 |
21,00 |
1,10 |
|
M 8 |
75,00 |
8,00 |
35,00 |
48,00 |
1,40 |
|
M 8 |
115,00 |
8,00 |
40,00 |
48,00 |
1,40 |
|
M 10 |
90,00 |
10,00 |
40,00 |
90,00 |
2,50 |
|
M 10 |
110,00 |
10,00 |
40,00 |
90,00 |
2,50 |
|
M 10 |
125,00 |
10,00 |
40,00 |
90,00 |
2,50 |
|
M 12 |
110,00 |
12,00 |
45,00 |
100,00 |
3,25 |
|
M 12 |
125,00 |
12,00 |
45,00 |
100,00 |
3,25 |
|
M 12 |
160,00 |
12,00 |
45,00 |
100,00 |
3,25 |
|
M 12 |
180,00 |
12,00 |
45,00 |
100,00 |
3,25 |
|
M 12 |
200,00 |
12,00 |
50,00 |
100,00 |
3,25 |
|
M 16 |
145,00 |
16,00 |
55,00 |
125,00 |
5,80 |
|
M 16 |
175,00 |
16,00 |
60,00 |
125,00 |
5,80 |
|
M 16 |
200,00 |
16,00 |
60,00 |
125,00 |
5,80 |
|
M 16 |
225,00 |
16,00 |
60,00 |
125,00 |
5,80 |
|
M 20 |
150,00 |
20,00 |
65,00 |
200,00 |
6,50 |
|
M 20 |
200,00 |
20,00 |
65,00 |
200,00 |
6,50 |
|
M 24 |
160,00 |
24,00 |
70,00 |
240,00 |
6,50 |
|
M 24 |
200,00 |
24,00 |
70,00 |
240,00 |
6,50 |
|
M 24 |
250,00 |
24,00 |
70,00 |
240,00 |
6,50 |
Çabuk ve kolay montaj imkanı sağlayan bir dübel çeşididir.
B520 betonda, orta yüklerde kullanıma hazır, montajlı bir bağlantı elemanıdır.
Desklerin, rafların, kanalların, köşebentlerin montajında kullanılan ve başka bir bağlantı elemanı gerektirmeyen bir dübeldir.
Matkap çapı ve Dübel çapı eşittir.
Tek ve Çift klipsleri mevcuttur.
Çelik "Elektro Galvaniz" kaplı ve isteğe göre "304 Kalite Paslanmaz (lnox) olarak da üretilmektedir.
Provides easy and quick assembly.
Ready to be used especially in B520 concrete and medium loads.
Used in assemblies of desks, shelves, profile, brackets, etc. Without any other fixing elements.
The Drill Diameter is equal to the Anchor Diameter.
Mono nad Double clips are available.
Also available in 11 Electre Galvanized" and "304 Quality Stainless Steel (Inox)".
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
