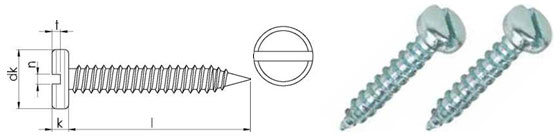

DIN 7971 SİLİNDİR BAŞLI SAC VİDASI (SB)

Thread size/Anma çapı (d)

2.2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Head dia / Kafa çapı

dk

min.

4,20

5,60

6,90

7,50

8,20

9,50

10,80

12,50

max.

3,90

5,30

6,54

7,14

7,84

9,14

10,37

12,07

Head height / Kafa
yüksekliği

k

min.

1,15

1,50

1,85

2,00

2,15

2,50

2,85

3,30

max.

1,35

1,75

2,10

2,25

2,45

2,80

3,20

3,65

Socket width / Yarık Genişliği

n

nominal size

0,60

0,80

1,00

1,00

1,20

1,20

1,60

1,60

min.

0,66

0,66

1,06

1,06

1,26

1,26

1,66

1,66

max.

0,80

1,00

1,20

1,06

1,51

1,51

1,91

1,91

Socket depth / Yarık
Derinliği

t

min.

0,55

0,75

0,95

1,05

1,15

1,35

1,55

1,8

max.

0,80

1,00

1,25

1,40

1,50

1,70

1,95

2,20

2.2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Length/Boy

min.

max.

Weight/Ağırlık gr/p

4.5

3,70

5,30

0,17

6.5

5,70

7,30

0,21

0,42

9.5

8,70

10,30

0,27

0,53

0,84

1,07

1,26

1,85

13

12,20

13,80

0,34

0,66

1,02

1,29

1,50

2,18

3,24

4,32

16

15,20

16,80

0,40

0,77

1,17

1,48

1,71

2,46

3,82

4,86

19

18,20

19,80

0,87

1,32

1,67

1,92

2,74

4,00

5,40

22

21,20

22,80

1,47

1,86

2,13

3,02

4,38

5,94

25

24,20

25,80

1,62

2,05

2,34

3,30

4,76

6,48

32

30,70

33,30

2,83

3,96

5,67

7,74

38

36,70

39,30

4,52

6,45

8,82
