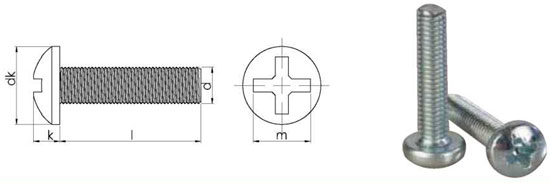

DIN 7985 YILDIZ SİLİNDİR BAŞLI METRİK VİDA (YSB)

Thread size/Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Nominal size

1,60

2,00

2,40

3,10

3,80

4,60

6,00

7,50

Head height / Kafa
yüksekliği

k

min.

1,48

1,88

2,28

2,95

3,65

3,45

5,85

7,02

max.

1,72

2,12

2,52

3,25

3,95

4,75

4,75

7,68

Head dia / Kafa
çapı

dk

min.

3,70

4,70

5,70

7,64

9,64

11,57

15,57

19,48

max.

4,00

5,00

6,00

8,00

10,00

12,00

16,00

20,00

Cross recess No.

1

2

3

4

2,50

2,70

3,10

4,60

5,30

6,80

9,00

10,20

Type H penetration depth
/Penetrasyon derinliği

M

min.

1,10

1,30

1,70

2,04

2,77

3,03

4,18

5,38

max.

1,40

1,60

2,00

2,54

3,27

3,53

4,68

5,88

Type Z penetration depth
/Penetrasyon derinliği

M

2,40

2,60

3,00

4,30

5,00

6,70

8,80

9,90

min.

1,10

1,27

1,68

1,90

2,64

3,02

4,06

5,23

max.

1,35

1,52

1,93

2,36

3,10

3,48

4,52

5,69

Thread size/Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Weight / Ağırlık gr/p

Lenght / Boy (l)

min

max.

5

4,75

5,25

0,21

0,40

0,68

1,41

6

5,75

5,25

0,13

0,43

0,71

1,48

2,66

8

7,70

8,30

0,27

0,49

0,79

1,63

2,91

10

9,70

10,30

0,31

0,54

0,87

1,79

3,16

5,14

10,90

12

11,65

12,35

0,34

0,60

0,95

1,94

3,41

5,49

11,50

21,20

15

15,65

16,35

0,42

0,72

1,07

2,18

3,91

6,19

12,50

23,20

20

19,60

20,40

0,49

0,85

1,27

2,56

4,41

6,89

14,20

25,20

25

24,60

25,40

1,00

1,47

2,94

5,03

7,77

15,80

27,70

30

29,60

30,40

1,18

1,71

3,44

5,68

8,64

17,50

30,20

35

34,50

35,50

3,94

6,5

9,63

19,10

32,70

40

39,50

40,50

4,44

7,3

10,5

20,70

35,70

45

44,50

45,50

8,00

11,4

22,30

37,70

50

49,50

50,50

8,70

12,3

23,90

41,20

55

54,00

56,00

25,50

43,70

60

59,00

61,00

27,10

46,20
