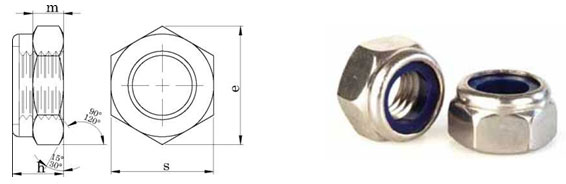

DIN 985 ALTIKÖŞE FİBERLİ SOMUN

Technical Informations / Teknik Bilgiler

Thread size /Anma çapı (d)

M3

M4

M5

M6

M7

M8

M10

M12

M14

Pitch / Diş adımı

P1

0,50

0,70

0,80

1,00

1,00

1,25

1,50

1,75

2,00

P2

1,00

1,25

1,50

1,50

P3

1,00

1,25

Head Width / Anahtar Ağzı

s

min

5,32

6,78

7,78

9,78

10,73

12,73

16,73

18,67

21,67

max

5,50

7,00

8,00

10,00

11,00

13,00

17,00

19,00

22,00

Diagonal / Köşegen

e

6,01

7,66

8,79

11,05

12,12

14,38

18,90

21,10

24,49

Height/Yükseklik

h

min
max

3,70

4,70

4,70

5,70

7,14

7,64

9,64

11,57

13,30

4,00

5,00

5,00

6,00

7,50

8,00

10,00

12,00

14,00

Weight / Ağırlık

gr/p

0,50

1,00

1,40

2,40

3,00

5,10

10,60

17,20

26,00



Thread size / Anma çapı (d)

M16

M18

M20

M22

M24

M27

M30

M33

M36

Pitch / Diş adımı

Pı

2,00

2,50

2,50

2,50

3,00

3,00

3,50

3,50

4,00

P2

1,50

2,00

2,00

2,00

2,00

2,00

2,00

2,00

2,00

P3

1,50

1,50

1,50

Head width / Anahtar ağzı

s

min

23,67

26,16

29,16

31,00

35,00

40,00

45,00

49,00

53,80

max

24,00

27,00

30,00

32,00

36,00

41,00

46,00

50,00

55,00

Diagonal / Köşegen

e

26,75

29,56

32,95

35,03

39,55

45,20

55,85

55,37

60,79

Height / Yükseklik

h

min

15,30

17,66

18,70

20,70

22,70

25,70

28,70

31,40

34,40

max

16,00

18,50

20,00

22,00

24,00

27,00

30,00

33,00

36,00

Weight / Ağırlık

gr/p

34,00

45,00

65,00

75,00

100,00

162,00

212,00

317,00

415,00

Values are given in milimeters. / Değerler milimetre olarak verilmiştir.

Technical Informations I Teknik Bilgiler

Thread size/ Anma çapı (d)

M39

M42

M45

M48

Pitch / Diş adımı

Pı

4,00

4,50

4,50

5,00

P2

3,00

3,00

3,00

3,00

P3

Head Width/Anahtar Ağzı

s

min

58,80

63,80

68,10

73,10

max

60,00

65,00

70,00

75,00

Diagonal / Köşegen

e

66,44

72,09

76,95

82,60

Height / Yükseklik

h

min

37,40

40,40

43,40

46,40

max

39,00

42,00

45,00

48,00

Weight / Ağırlık

gr/p

499,00 628,00

771,00

998,00



Thread size / Anma çapı (d)

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1"12

Pitch / Diş adımı

P

28,00

24,00

24,00

20,00

20,00

18,00

18,00

16,00

14,00

14,00

Head width / Anahtar ağzı

s

11,00

13,00

14,00

17,00

19,00

22,00

24,00

28,00

33,00

37,00

Diagonal / Köşegen

e

12,39

14,14

15,95

19,50

21,33

24,94

26,69

31,49

37,50

41,91

Height / Yükseklik

h

8,33

9,11

11,91

13,30

15,46

16,66

19,43

22,60

25,37

28,54

Weight / Ağırlık

gr/p

3,60

5,00

7,53

8,92

19,00

28,22

37,50

51,56

83,66

113,00

Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
