DIN 6915 ÇELİK KONSTRÜKSİYON SOMUNU

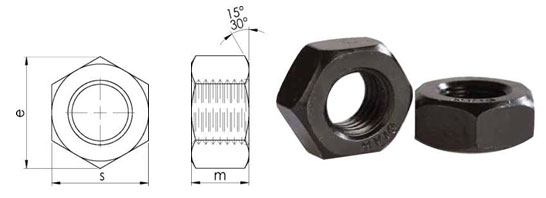

Technical Informations / Teknik Bilgiler



Thread size / Anma çapı (d)





M12

M16

M20

M22

M24

M27

M30

M36

Pitch / Diş adımı

P



1,75

2,00

2,50

2,50

3,00

3,00

3,50

4,00

Head width / Anahtar ağzı



min.

21,16

26,16

31,00

35,00

40,00

45,00

49,00

58,80

s

max.

22,00

27,00

32,00

36,00

41,00

46,00

50,00

60,00

Diagonal / Köşegen

e



23,91

29,56

35,03

39,55

45,20

50,85

55,37

66,44

Height / Yükseklik

m

min.

9,64

12,30

14,90

16,90

17,70

20,70

22,70

27,70

max.

10,00

13,00

16,00

18,00

19,00

22,00

24,00

29,00

Weight/Ağırlık

gr/p



23,30

44,80

73,90

104,00

155,00

224,00

300,00

515,00



Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
