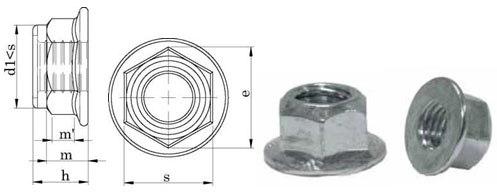

DIN 6926 FİBERLİ FLANŞLI ALTIKÖŞE SOMUNLAR

Thread size / Anma çapı (d)

M6

M8

M10

M12

Pitch / Diş adımı

p1

M8X1.00

M10X 1,25

M12X1,5

p2

M10X1,00

M12X1,25

p3

1,00

1,25

1,50

1,75

c

min.

1,10

1,20

1,50

1,80

da

max.

6,75

8,75

10,80

13,00

min.

6,00

8,00

10,00

12,00

dc

max.

14,20

17,90

21,80

26,00

dw

min.

12,20

15,80

19,60

23,80

Diagonal / Köşegen

e

min.

11,05

14,38

16,64

20,03

h

max.

9,10

11,10

13,50

16,10

min.

8,74

10,67

13,07

15,67

Height / Yükseklik

m

min.

5,70

7,60

9,60

11,60

m'

min.

3,10

4,50

5,50

6,70

Headwidht / Anahtar ağzı

s

nom.=max.

10,00

13,00

15,00

18,00

min.

9,78

12,73

14,73

17,73

r

max.

0,36

0,48

0,60

0,72

Weight/Ağırlık

gr/p

4,28

8,72

13,80

24,64
