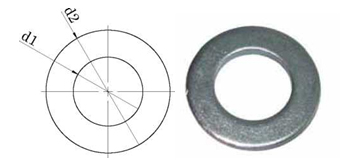

DIN 125/A EN ISO 7089 DÜZ RONDELA
Technical Informations / Teknik Bilgiler
|
Thread size/Anma çapı (d) |
|
M3 |
M4 |
M5 |
M6 |
M7 |
M8 |
M10 |
M12 |
|
d1 |
min. |
3,20 |
4,30 |
5,30 |
6,40 |
7,40 |
8,40 |
10,50 |
13,00 |
|
max. |
3,38 |
4,48 |
5,48 |
6,62 |
7,62 |
8,62 |
10,77 |
13,27 |
|
|
d2 |
min. |
6,64 |
8,64 |
9,64 |
11,57 |
13,57 |
15,57 |
19,48 |
23,48 |
|
max. |
7,00 |
9,00 |
10,00 |
12,00 |
14,00 |
16,00 |
20,00 |
24,00 |
|
|
S |
min. |
0,45 |
0,70 |
0,90 |
1,40 |
1,40 |
1,40 |
1,80 |
2,30 |
|
max. |
0,55 |
0,90 |
1,00 |
1,80 |
1,80 |
1,80 |
2,20 |
2,70 |
|
|
gr/p |
|
0,12 |
0,31 |
0,44 |
1,02 |
1,39 |
1,83 |
3,57 |
6,27 |
|
Thread size/Anma çapı (d) |
|
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M26 |
M27 |
|
d1 |
min. |
15,00 |
17,00 |
19,00 |
21,00 |
23,00 |
25,00 |
27 |
28,00 |
|
max. |
15,27 |
17,27 |
19,33 |
21,33 |
23,33 |
25,33 |
27,33 |
28,33 |
|
|
d2 |
min. |
27,48 |
29,48 |
33,38 |
36,38 |
38,38 |
43,38 |
49,38 |
49,38 |
|
max. |
28,00 |
30,00 |
34,00 |
37,00 |
39,00 |
44,00 |
50,00 |
50 |
|
|
s |
min. |
2,30 |
2,70 |
2,70 |
2,70 |
2,70 |
3,70 |
3,70 |
3,70 |
|
max. |
2,70 |
3,30 |
3,30 |
3,30 |
3,30 |
4,30 |
4,30 |
4,30 |
|
|
gr/p |
|
8,62 |
11,30 |
14,70 |
17,20 |
18,30 |
32,30 |
43,70 |
42,30 |
|
Thread size/Anma çapı (d) |
|
M28 |
M30 |
M32 |
M33 |
M36 |
|
|
|
|
d1 |
min. |
29,00 |
31,00 |
33,00 |
34,00 |
37,00 |
|
|
|
|
max. |
29,33 |
31,39 |
33,62 |
34,62 |
37,62 |
|
|
|
|
|
d2 |
min. |
49,38 |
55,26 |
58,80 |
58,80 |
64,80 |
|
|
|
|
max. |
50,00 |
56,00 |
60,00 |
60,00 |
66,00 |
|
|
|
|
|
S |
min. |
3,70 |
3,70 |
4,40 |
4,40 |
4,40 |
|
|
|
|
max. |
4,30 |
4,30 |
5,60 |
5,60 |
5,60 |
|
|
|
|
|
gr/p |
|
40,90 |
53,60 |
77,40 |
75,30 |
92,10 |
|
|
|
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
