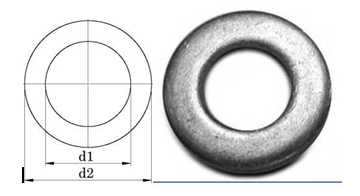

DIN 126 EN ISO 7091 RONDELA
Technical Informations / Teknik Bilgiler
Thread size / Anma çapı (d) | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
d1 | 5,50 | 6,60 | 7,60 | 9,00 | 11,00 | 14,00 | 16,00 | 18,00 | 20,00 | 22,00 |
d2 | 10,00 | 12,00 | 14,00 | 16,00 | 20,00 | 24,00 | 28,00 | 30,00 | 34,00 | 37,00 |
s | 1,00 | 1,60 | 1,60 | 1,60 | 2,00 | 2,50 | 2,50 | 3,00 | 3,00 | 3,00 |
Diameter / Çap | 5,00 | 6,00 | 7,00 | 8,00 | 10,00 | 12,00 | 14,00 | 16,00 | 18,00 | 20,00 |
gr/p | 0,43 | 0,99 | 1,36 | 1,73 | 3,44 | 6,07 | 8,38 | 11,00 | 14,00 | 16,40 |
Thread size 1 Anma çapı (d) | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
| |
d1 | 24,00 | 26,00 | 30,00 | 33,00 | 36,00 | 39,00 | 42,00 | 45,00 |
| |
d2 | 39,00 | 44,00 | 50,00 | 56,00 | 60,00 | 66,00 | 72,00 | 78,00 |
| |
s | 3,00 | 4,00 | 4,00 | 4,00 | 5,00 | 5,00 | 6,00 | 7,00 |
| |
Diameter / Çap | 22,00 | 24,00 | 27,00 | 30,00 | 33,00 | 36,00 | 39,00 | 42,00 |
| |
gr/p | 17,50 | 31,10 | 39,50 | 50,50 | 71,00 | 87,40 | 127,00 | 175,00 |
|
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
