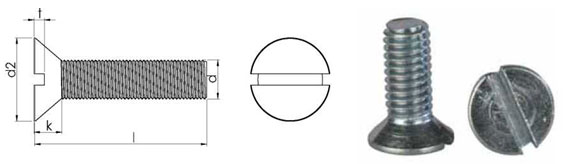

DIN 963 METRİK HAVŞA BAŞLI VİDALAR

Thread size / Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Head height / Kafa yüksekliği

k

max.

1,20

1,50

1,65

2,20

2,50

3,00

4,00

5,00

Head dia / Kafa çapı

d2

min.

3,50

4,40

5,30

7,80

8,84

10,57

14,07

17,57

max.

3,80

4,70

5,60

7,14

9,20

11,00

14,50

18,00

Socket width / Yarık genişliği

Nominal size

0,50

0,60

0,80

1,00

1,20

1,80

2,00

2,50

min.

0,56

0,66

0,86

1,06

1,26

1,66

2,06

2,56

max.

0,70

0,80

1,00

1,20

1,51

1,91

2,31

2,81

Slot depth / Yarık derinliği

t

min.

0,40

0,50

0,60

0,80

1,00

1,20

1,60

2,00

max

0,60

0,70

0,85

1,10

1,30

1,60

2,10

2,60

Thread size/Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Length / Boy (1)

min.

max

Weight / Ağırlık gr/p

5

4,75

5,25

0,14

0,24

0,34

0.676

6

5,75

6,25

0,15

0,27

0,38

0.74

1.21

8

7,70

8,30

0,19

0,33

0,47

0.91

1.45

2.19

10

9,70

10,30

0,23

0,39

0,56

1.06

1.70

2.54

5.03

12

11,65

12,35

0,27

0,45

0,64

1.22

1.95

2.89

5.67

9.59

16

15,65

16,35

0,34

0,57

0,82

1.53

2.44

3,61

6.94

11.6

20

19,60

20,40

0,69

1,00

1.84

2.94

4.31

8.21

13.6

25

24,60

25,40

0,84

1,22

2.22

3.55

5.19

9.79

16.1

30

29,60

30,40

1,44

2.61

4.16

6.08

11.4

18.6

35

34,50

35,50

3.00

4,76

6,96

13,00

21.1

40

39,50

40,50

3.38

5,39

7,84

14.6

23.6

45

44,50

45,50

6.02

8.73

16.2

26.1

50

49,50

50,50

6.65

9.61

17.8

28.6

55

54,00

56,00

19.4

31.1

60

59,00

61,00

33.7
