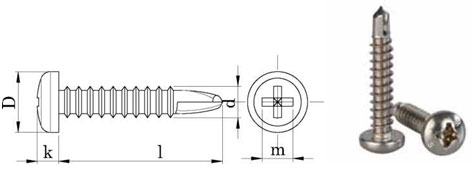

DIN 7504N YILDIZ SİLİNDİR BAŞLI MATKAP UÇLU VİDA

d

3,9

4,2

4,8

D

7,5

8,2

9,5

k

2,8

3,05

3,55

m

4,4

4,6

5

ph

2

2

2

Thread size/Anma çapı (d)

3.9

4.2

4.8

Drill range / Delme kapasitesi

min.

0.70

1.75

1.75

max.

2.40

3.00

4.40

Threadsize/Anmaçapı(d)

3,9

4.2

4.8

Length/Boy (I)

min.

max.

13

12,10

13,90

5,80

4,30

3,70

16

15,10

16,90

8,80

7,30

5,80

19

18,00

20,00

11,70

10,30

8,70

22

21,00

23,00

14,70

13,30

11,70

25

24,00

26,00

17,70

16,30

14,70

32

30,75

33,25

24,50

23,00

21,50

38

36,75

39,25

30,50

29,00

27,50

45

43,75

46,25

34,50

50

48,75

51,25

39,50

60

58,80

61,20

6,21

70

68,80

71,20

7,06

80

78,80

81,20

7,85

90

88,80

91,20

8,80

100

98,80

101,20

9,62
