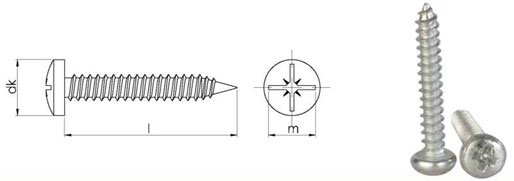

DIN 7981 YILDIZ SİLİNDİR BAŞLI SAÇ VİDASI (YSB)

Thread size / Anma çapı (d)

2.2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Head dia / Kafa çapı

dk

min.

3,90

5,30

6,54

7,14

6,20

9,14

10,37

12,07

max.

4,20

5,60

6,90

7,50

7.84

9,50

10,80

12,50

Head height / Kafa
yüksekliği

k

min.

1,55

1,95

2,35

2,55

2,75

3,25

3,65

4,25

max.

1,80

2,20

2,60

2,80

3,05

3,55

3,95

4,55

Cross Recess No.

PH

PZ

1

2

3

m

2.60

3.00

4.20

4.40

4.60

5.00

6.50

7,10

min.

0,86

1,35

1,40

1,63

1,80

2,26

2,49

3,00

max.

1,32

1,80

2,03

2,26

2,48

2,87

3,15

3,66

m

2.40

2.90

3.90

4.10

4.30

4.70

6.20

6.70

min.

1,10

1,58

1,47

1,70

1,88

2,28

2,51

3,02

max.

1,35

1,83

1,93

2,16

2,34

2,74

2,97

3,48

Thread size/Anma Çapı (d)

2.2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Length / Boy (1)

min.

max.

Weight / Ağırlık gr/p

4.5

3,7

5,3

0,17

6.5

5,7

7,3

0,21

0,42

9.5

8,7

10,3

0,27

0,53

0,84

1,07 1,28

1,85

13

12,2

13,5

0,34

0,66

1,02

1,28 1,50

2,18

3,24

4,32

16

15,2

16,8

0,40

7,77

1,17

1,48 1,71

2,46

3,62

4,85

19

18,2

19,8

0,87

1,32

1,57 1,92

2,74

4,00

5,40

22

21,2

22,8

1,47

1,86 2,13

3,02

4.38

5,94

25

24,2

25,8

1,62

2,05 2,34

3,30

4,76

6,48

32

30,7

33,3

2,83

3,96

5,67

7,74

38

36,7

39,3

4,52

6.45

8,82
