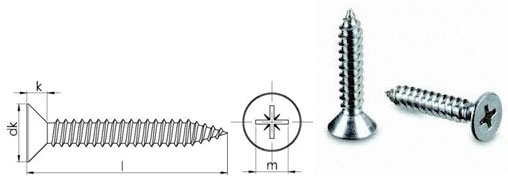

DIN 7982 YILDIZ HAVŞA BAŞLI SAÇ VİDASI (YHB)

Technical Informations / Teknik Bilgiler

Thread size/Anma çapı (d)

2.2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Head dia / Kafa çapı dk

min.

4,00

5,20

6,44

7,14

7,74

9,14

10,37 12.40

max.

4,30

5,50

6,80

7,50

8,10

9,50

10,80 11.97

Head height / Kafa yüksekliği k

1.30

1.70

2.10

2.30

2.50

3.00

3.40

3.80

Cross Recess No.

1

2

3

PH

m

2,50

3,00

4,20

4,60

4,70

5,10

6,80

7,10

min.

1,02

1,40

1,62

2,03

2,11

2,59

2,95

3,33

max.

1,32

1,70

2,12

2,53

2,62

3,10

3,53

3,91

PZ

m

2,40

2,80

4,00

4,20

4,40

5,00

6,30

7,00

min.

1,10

1,48

1,60

1,85

2,05

2,64

2,72

3,38

max.

1,35

1,73

2,06

2,31

2,51

2,51

3,18

3,84



Thread size/Anma çapı (d)

2,2

2.9

3.5

3.9

4.2

4.8

5.5

6.3

Length / Boy (l)

min.

max.

Weight / Ağırlık gr/p

6.5

5,7

7,3

0.14

0,24

9.5

8,7

10,3

0.20

0.35

0,55

0,66

0,78

1,10

13

12,2

13,8

0.27

0,48

0,72

0,88

1,02

1.45

2.11

2.53

16

15,2

16,8

0.33

0,58

0,87

1.07

1.23

1.75

2.49

3.07

19

18,2

19,8

0,69

1,02

1,25

1,44

2,05

2,87

3,81

22

21,2

22,8

1.17

1.45

1.65

2.35

3.26

4.15

25

24,2

25,8

1.32

1.64

1.86

2.65

3.65

4.69

32

30,7

33,3





2.35

3.35

4.56

5.95

38

36,7

39,3



5.43

7.03

Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
