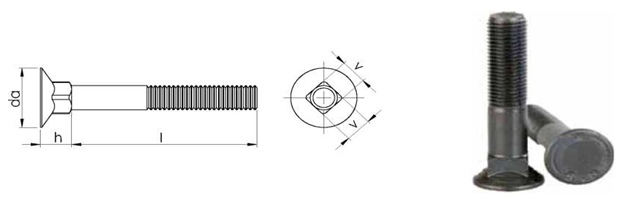

DIN 605 BIÇAK CİVATASI



Technical informations. / Teknik bilgiler.



Thread size /Anma çapı

M5

M6

M8

M10

M12

M16

M20

Pitch / Diş adımı

P

0.80

1.00

1.25

1.50

1.75

2.00

2.50

Head height / Kafa yüksekliği

h

6

7

9

11

14

17

22

+/-

0.40

0.45

0.45

0.45

0.55

0.55

0.65

Head dial / Kafa çapı

da

13

16

20

24

28

38

44

+/-

0.45

0.45

0.55

0.55

0.65

0.65

0.75

Square width / Kafa genişliği

V

5

6

8

10

12

16

20

+/-

0.48

0.48

0.58

0.58

0.68

0.68

0.78





                 Valuesare given in milimeters. / Değerler milimetre olarak verilmiştir.






Thread size /Anma çapı

M5

M6

M8

M10

M12

M16

M20

Length/ Boy ( l )

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

30

+/-

1.05

5.4

8.8

15.4









35

+/-

1.05

6.2

9.8

17.4









40

+/-

1.05

6.9

10.8

19.3

30.6







45

+/-

1.25



11.9

21.3

33.6







50

+/-

1.25



12.9

23.2

36.5

72.8





55

+/-

1.25



13.9

25.2

38.4

77.3





60

+/-

1.25



14.9

27.1

42.4

81.3





65

+/-

1.50





29.1

45.3

85.7

145

270

70

+/-

1.50





31

48.2

89.8

153

282

80

+/-

1.50





34.9

54.1

98.8

169

307

90

+/-

1.50







59.9

107

185

332

100

+/-

1.50







65.7

116

200

357
