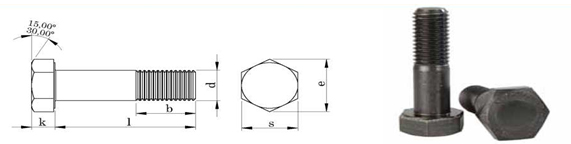

DIN 6914 ALTIKÖŞE BAŞLI AĞIR YÜK CİVATALARI 10.9 - 12.9



Technical informations. /Teknik bilgiler.




Thread size / Anma çapı(d)

M12

M16

M20

M22

M24

M27

M30

M36

Pitch / Diş adımı

P

1.75

2.00

2.50

2.50

3.00

3.00

3.50

4.00

Wire dia / Tel çapı

min.

11.30

15.30

19.16

19.16

23.16

26.16

29.16

35.00

Head heigh / Kafa yüksekliği

k

8

10

13

14

15

17

19

23

+/-

0.45

0.75

0.90

0.90

0.90

0.90

1.05

1.05

k

5.28

6.47

8.47

8.47

9.87

11.27

12.56

15.36

Head with/Anahtar a

s

22

27

32

36

41

46

50

60

Diagonal / Köşegen

e

23.91

29.56

35.03

39.55

45.20

50.85

55.37

66.44

Thread length / Diş uzunluğu

b1

21

26

31

32

34

37

40

48

b2

23

28

33

34

37

39

42

50

b1: For lengths above the continuous tepped line. /Çizginin üzerindeki boylu civatalar için diş boyu.

b2: For lengths below the continuous stepped line. /Çizginin altındaki boylu civatalar için diş boyu.





Values are given in milimeters. / Değerler milimetre olarak verilmiştir.






Thread size / Anma çapı

M12

M16

M20

M22

M24

M27

M30

M36

Length / Boy (I)

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

30

+/-

1.05

48.0















35

+/-

1.25

52.0















40

+/-

1.25

56.0

105













45

+/-

1.25

59.0

113

180











50

+/-

1.25

64.0

121

194

249









55

+/-

1.50

68.0

129

207

264









60

+/-

1.50

72.0

137

219

279

353







65

+/-

1.50

77.0

145

232

294

371







70

+/-

1.50

81.0

153

244

309

389

519





75

+/-

1.50

86.0

157

257

324

407

542

695



80

+/-

1.50

90.0

165

269

339

425

564

723



85

+/-

1.75

95.0

173

282

354

443

587

751

1186

90

+/-

1.75

99.0

181

288

363

449

609

779

1226

95

+/-

1.75

104

189

301

378

467

632

807

1266

100

+/-

1.75



197

313

393

485

645

832

1303

105

+/-

1.75



205

326

408

503

666

860

1343

110

+/-

1.75



213

338

423

521

687

888

1383

115

+/-

1.75



221

351

438

539

708

916

1423

120

+/-

1.75



229

363

453

557

729

944

1463

125

+/-

2.00



237

376

468

575

750

972

1503

130

+/-

2.00



245

388

483

593

771

1000

1543

135

+/-

2.00





400

498

611

792

1028

1583

140

+/-

2.00





413

513

629

813

1055

1623

145

+/-

2.00





425

528

647

834

1083

1663

150

+/-

2.00





438

543

665

855

1110

1703

155

+/-

4.00





450

558

683

876

1138

1743

160

+/-

4.00







573

700

897

1168

1783

165

+/-

4.00







588

718

918

1194

1823

170

+/-

4.00









736

939

1222

1863

175

+/-

4.00









754

960

1256

1903

180

+/-

4.60









772

981

1284

1943

185

+/-

4.60









790

1000

1312

1983

190

+/-

4.60









808

1020

1340

2023

195

+/-

4.60









826

1040

1368

2063

200

+/-

4.60











1060

1396

2103
