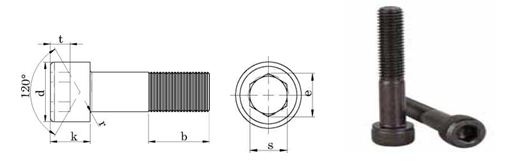

DIN 912 İMBUS CIVATA





Technical informations. / Teknik bilgiler.




Thread size / Anma çapı(d)

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

Pitch / Diş adımı

P

0.50

0.70

0.80

1.00

1.25

1.50

1.75

2.00

2.00

2.50

2.50

2.50

3.00

3.00

3.50

3.50

Wire dia / Tel çapı

min.

2.86

3.82

4.82

5.82

7.78

9.78

11.73

13.73

15.73

17.73

19.67

21.67

23.67

26.67

29.67

32.61

Head heigh / Kafa yüksekliği

k

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

33

min

2.86

3.82

4.82

5.70

7.64

9.64

11.57

13.57

15.57

17.57

19.48

21.48

23.48

26.48

29.48

32.38

Head dia/Kafa çapı

dk

5.5

7

8.5

10

13

16

18

21

24

27

30

33

36

40

45

50

min

5.32

6.78

8.28

9.78

12.73

15.73

17.73

20.67

23.67

26.67

29.67

32.61

35.61

39.61

44.61

49.61

Socket width/Soket Genişliği

s

2.5

3

4

5

6

8

10

12

14

14

17

17

19

19

22

24

Socket dia/Soket çapı

e

2.87

3.44

4.58

5.72

6.86

9.15

11.43

13.72

16.00

16.00

19.44

19.44

21.73

21.73

25.15

27.43

Socket d./Soket derin.

t

1.30

2.00

2.50

3.00

4.00

5.00

6.00

7.00

8.00

9.00

10.00

11.00

12.00

13.50

15.50

18.00

Thread length / Diş uzunluğu

b1

18

20

22

24

28

32

36

40

44

48

52

56

60

66

72

78

b2

Fully threaded. /Tam dişli.

b1: For lengths below the continuous stepped line. / Çizginin altındaki boylu civatalar için diş boyu.

b2: Length above thick tepped line are fully threaded. / Çizginin üzerindeki boylar tam dişlidir.





Values are given in milimeters. / Değerler milimetre olarak verilmiştir.





Thread size / Anma çapı

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

Length / Boy (I)

Mass for 1.000 units in kg. / 1.000 Tanesinin Ağırlığı



5

+/-

0.24

0.67































6

+/-

0.24

0.71

1.50





























9

+/-

 0.29

0.80

1.65

2.45



























10

+/-

0.29

0.88

1.80

2.70

4.70

























12

+/-

0.35

0.96

1.95

2.95

5.07

10.9























16

+/-

0.35

1.16

2.65

3.45

5.75

12.1

20.9





















20

+/-

0.42

1.36

3.15

4.01

6.53

13.4

22.9

32.1



















25

+/-

0.42

1.61

3.15

4.78

7.59

15.0

25.4

35.7

48.0

71.3















30

+/-

0.42

1.86

4.15

5.55

8.30

16.9

27.9

39.3

53.0

77.8

111

128











35

+/-

0.50





6.32

9.91

18.9

30.4

42.9

58.0

84.4

120

139

211









40

+/-

0.50





7.09

11.0

20.9

32.9

46.5

63.0

91.0

129

150

224

270







45

+/-

0.50





7.86

12.1

22.9

36.1

50.1

68.0

97.6

138

161

237

285

330

500



50

+/-

0.50





8.63

13.2

24.9

39.3

54.5

73.0

106

147

172

250

300

352

527

630

55

+/-

0.60







14.3

26.9

42.5

58.9

78.0

114

156

183

263

316

374

554

665

60

+/-

0.60







15.4

28.9

45.7

63.4

84.0

122

165

194

276

330

396

581

700

65

+/-

0.60









31.0

48.9

67.8

90.0

130

174

205

291

345

418

608

735

70

+/-

0.60









33.0

52.1

71.3

96.0

138

183

216

306

363

440

635

770

80

+/-

0.60









37.0

58.5

80.2

108

154

203

241

336

399

484

690

830

90

+/-

0.70











64.9

89.1

120

170

223

266

366

435

529

745

900

100

+/-

0.70











71.2

98.0

132

186

243

291

396

471

574

800

970

110

+/-

 0.70













107

144

202

 263

316

 426

507

619

855

1.040

120

+/-

0.70













116

156

218

283

341

456

543

664

910

1.110

130

+/-

 0.80















168

234

 303

366

 486

579

709

965

1.180

140

+/-

 0.80















180

250

 323

391

 516

615

754

1.020

1.250

150

+/-

0.80

















266

343

416

546

651

799

1.080

1.320

160

+/-

0.80

















282

363

441

576

687

844

1.130

1.390

180

+/-

 0.80



















 403

491

 636

759

934

1.240

1.530

200

+/-

0.90





















541

696

831

1.020

1.350

1.670

220

+/-

 0.90























 756

903

1.110

1.460

1.810

240

+/-

0.90

























975

1.230

1.570

1.950

260

+/-

1.05



























1.340

1.680

2.040

280

+/-

1.05





























1.790

2.180

300

+/-

1.05





























1.900

2.320
