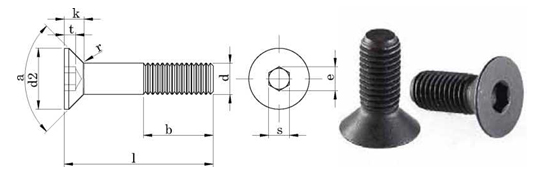

DIN 7991ALTIKÖŞE SOKET HAVŞA BAŞLI VİDALAR (HB İNBUS)



Technical informations. / Teknik bilgiler.



Thread size / Anma çapı

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

Pitch / Diş adımı

P

0.50

0.70

0.80

1.00

1.25

1.50

1.75

2.00

2.00

2.50

2.50

2.50

3.00

Wire dia / Tel çapı

min.

2.86

3.82

4.82

5.82

7.78

9.78

11.73

13.73

15.73

17.73

19.67

21.67

23.67

Head h./Kafa Yüks.

k

1.70

2.30

2.80

3.30

4.40

5.50

6.50

7.00

7.50

8.00

8.50

13.10

14.00

Head dia/Kafa çapı

d

6

8

10

12

16

20

24

27

30

33

36

36

39

min

5.70

7.64

9.64

11.57

15.57

19.48

23.48

26.48

29.48

32.38

35.38

35.38

38.38

Socket width/Soket genişliği

s

2

2.5

3

4

5

6

8

10

10

12

12

14

14

Socket dia/Soket çapı

e

2.30

2.87

3.44

4.58

5.72

6.86

9.15

11.43

11.43

13.72

13.72

16.00

16.00

Socket dipth/Soket derinliği

t

1.20

1.80

2.30

2.50

3.50

4.40

4.60

4.80

5.30

5.50

5.90

8.80

10.30

Thread length / Diş uzunluğu

b1

12

14

16

18

22

26

30

34

38

42

46

50

54

b2

-

-

-

24

28

32

36

40

44

48

52

56

60

b3

-

-

-

-

-

45

49

53

57

61

65

69

73

b1: Thread length for bolts up to 125mm. /125mm. Boya kadar olan civatalar için diş boyu.

b2: Thread length for bolts between 125mm. & 200mm. /125mm & 200mm. Boylar arasındaki civatalar için diş boyu.

b3: Thread length for bolts more than 200mm. /200mm. ‘Den uzun boylu civatalar için diş boyu.





Values are giverı in milimeters. / Değerler milimetre olarak verilmiştir.





Thread size / Anma çapı

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

Length / Boy (I)

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

8

+/-

0.29

0.47

0.92

1.60

2.35



















10

+/-

0.29

0.56

1.07

1.85

2.70

5.47

















12

+/-

0.35

0.65

1.23

2.10

3.05

6.10

10.1















16

+/-

0.35

0.83

1.53

2.59

3.76

7.35

12.1















20

+/-

0.42

1.00

1.84

3.09

4.46

8.60

14.1

21.2













25

+/-

0.42

1.35

2.23

3.71

5.34

10.2

16.6

24.8













30

+/-

0.42

1.63

2.90

4.33

6.22

11.7

19.1

28.5



51.8









35

+/-

0.50



3.40

5.43

7.10

13.3

21.6

32.1



58.4



91.4





40

+/-

0.50



3.90

6.20

8.83

14.8

24.1

35.7



65.1



102





50

+/-

0.50





7.74

11.0

19.9

30.1

43.0



78.4



123



179

60

+/-

0.60









24.8

35.7

54.0



91.7



143



209

70

+/-

0.60











41.2

62.9



111



164



239

80

+/-

0.60

















127



200



269

90

+/-

0.70

















143



226



299

100

+/-

0.70





















253



340
