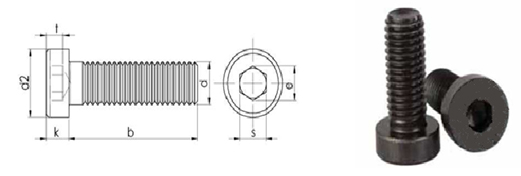

DIN 7984 İNCE KAFA İMBUS CIVATA CL:8.8
Technical Informations / Teknik Bilgiler
|
Thread size / Anma çapı (d) |
|
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
||||
|
Pitch / Diş adımı |
P |
P |
0.50 |
0.70 |
0.80 |
1.00 |
1.25 |
1.50 |
1.75 |
2.00 |
|||
|
Head height / Kafa yüksekliği |
k |
min |
1,86 |
2,66 |
3,32 |
3,82 |
4,82 |
5,82 |
6,78 |
7,78 |
|||
|
max |
2,00 |
2,80 |
3,50 |
4,00 |
5,00 |
6,00 |
7,00 |
8,00 |
|||||
|
Head dia / Kafa çapı |
d2 |
min |
5,32 |
6,78 |
8,28 |
9,78 |
12,73 |
15,73 |
17,73 |
20,67 |
|||
|
max |
5,50 |
7,00 |
8,50 |
10,00 |
13,00 |
16,00 |
18,00 |
21,00 |
|||||
|
|
nominal |
2,00 |
2,50 |
3,00 |
4,00 |
5,00 |
7,00 |
8,00 |
10,00 |
||||
|
Socket width / Soket genişliği |
s |
min |
2,02 |
2,52 |
3,02 |
4,02 |
5,02 |
7,03 |
8,03 |
10,03 |
|||
|
Socket dia / Soket çapı |
e |
min. |
2,10 |
2,60 |
3,10 |
4,12 |
5,14 |
7,18 |
8,18 |
10,18 |
|||
|
nominal |
1,50 |
2,30 |
2,70 |
3,00 |
3,80 |
4,50 |
5,00 |
5,30 |
|||||
|
Socket dipth / Soket derinliği |
t |
min |
1,38 |
2,18 |
2,58 |
2,88 |
3,65 |
4,35 |
4,85 |
5,15 |
|||
|
max |
1,62 |
2,42 |
2,82 |
3,12 |
3,95 |
4,65 |
5,15 |
5,45 |
|||||
|
Thread length / Diş uzunluğu |
|
b1 |
12,00 |
14,00 |
16,00 |
18,00 |
22,00 |
26,00 |
30,00 |
34,00 |
|||
|
|
b2 |
|
|
|
|
28,00 |
32,00 |
36,00 |
40,00 |
||||
|
|
b3 |
|
|
|
|
|
|
|
|
||||
|
b1 forlengths l< 125 mm. b2forlengthsl >125 mm . <200 mm. b3 for lengths > 200 mm. |
|||||||||||||
|
Thread size / Anma çapı (d) |
min. |
max. |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
|||
|
Length / Boy (l) |
|
|
|
|
|
Weight / Ağırlık gr/p |
|
||||||
|
5 |
4,76 |
5,24 |
0,48 |
|
|
|
|
||||||
|
6 |
5,76 |
6,24 |
0,52 |
0,96 |
|
|
|
|
|
|
|||
|
8 |
7,71 |
8,29 |
0,60 |
1,12 |
2,26 |
|
|
|
|
|
|||
|
10 |
9,71 |
10,29 |
0,69 |
1,28 |
2,50 |
3,59 |
|
|
|
|
|||
|
12 |
11,65 |
12,35 |
0,78 |
1,44 |
2,74 |
3,94 |
8,05 |
|
|
|
|||
|
14 |
13,65 |
14,35 |
0,86 |
1,60 |
2,98 |
4,29 |
8,65 |
|
|
|
|||
|
16 |
15,65 |
16,35 |
0,97 |
1,76 |
3,22 |
4,64 |
9,25 |
14,40 |
|
|
|||
|
18 |
17,65 |
18,35 |
1,10 |
1,95 |
3,46 |
4,99 |
9,85 |
15,40 |
|
|
|||
|
20 |
19,58 |
20,42 |
1,20 |
2,15 |
3,77 |
5,34 |
10,50 |
16,40 |
24,10 |
|
|||
|
25 |
24,58 |
25,42 |
|
2,64 |
4,54 |
6,45 |
12,00 |
19,00 |
27,70 |
|
|||
|
30 |
29,58 |
30,42 |
|
|
5,31 |
7,56 |
14,00 |
21,60 |
31,30 |
46,50 |
|||
|
35 |
34,5 |
35,5 |
|
|
|
8,67 |
16,00 |
24,70 |
34,90 |
51,40 |
|||
|
40 |
39,5 |
40,5 |
|
|
|
9,78 |
18,00 |
27,80 |
39,30 |
56,30 |
|||
|
45 |
44,5 |
45,5 |
|
|
|
|
20,00 |
30,90 |
43,70 |
62,30 |
|||
|
50 |
49,5 |
50,5 |
|
|
|
|
22,00 |
34,00 |
48,10 |
68,30 |
|||
|
55 |
54,4 |
55,6 |
|
|
|
|
24,00 |
37,10 |
52,50 |
74,30 |
|||
|
60 |
59,4 |
60,6 |
|
|
|
|
26,00 |
40,20 |
56,90 |
80,30 |
|||
|
70 |
69,4 |
70,6 |
|
|
|
|
|
46,40 |
65,80 |
92,40 |
|||
|
80 |
79,4 |
80,6 |
|
|
|
|
|
|
74,70 |
105,00 |
|||
|
90 |
89,3 |
90,7 |
|
|
|
|
|
|
|
|
|||
|
100 |
99,3 |
100,7 |
|
|
|
|
|
|
|
|
|||
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
Technical Informations / Teknik Bilgiler
|
Thread size / Anma çapı (d) |
|
M16 |
M18 |
M20 |
M22 |
M24 |
|
|
Pitch / Diş adımı |
P |
P |
2.00 |
2.50 |
2.50 |
2.50 |
3.00 |
|
Head height / Kafa yüksekliği |
k |
mın. |
8,78 |
9,78 |
10,73 |
11,73 |
12,73 |
|
max. |
9,00 |
10,00 |
11,00 |
12,00 |
13,00 |
||
|
Head dia / Kafa çapı |
d2 |
mİn |
23,67 |
26,67 |
29,67 |
32,61 |
35,61 |
|
max |
24,00 |
27,00 |
30,00 |
33,00 |
36,00 |
||
|
nominal |
12,00 |
12,00 |
14,00 |
14,00 |
17,00 |
||
|
Socket width / Soket genişliği |
s |
min. |
12,03 |
12,03 |
14,03 |
14,03 |
17,05 |
|
max. |
12,21 |
12,21 |
14,21 |
14,21 |
17,23 |
||
|
Socket dia / Soket çapı |
e |
min. |
13,72 |
13,72 |
16,00 |
16,00 |
19,44 |
|
nominal |
5,50 |
6,50 |
7,50 |
8,00 |
8,00 |
||
|
Socket dipth / Soket derinliği |
t |
min. |
5,35 |
6,32 |
7,32 |
7,82 |
7,82 |
|
max. |
5,65 |
6,68 |
7,68 |
8,18 |
8,18 |
||
|
Thread length / Diş uzunluğu |
b1 |
|
38,00 |
42,00 |
46,00 |
50,00 |
54,00 |
|
b2 |
|
44,00 |
48,00 |
52,00 |
56,00 |
60,00 |
|
|
b3 |
|
57,00 |
61,00 |
65,00 |
69,00 |
73,00 |
|
|
|
|||||||
|
b1 for lengths I < 125 mm. b2 for lengths I >125 mm. <200 mm. b3 for lengths> 200mm. |
|||||||
|
Thread size / Anma çapı |
|
|
M16 |
M18 |
M20 |
M22 |
M24 |
|
Length / Boy (1) |
min. |
max. |
Weight / Ağırlık gr/p |
||||
|
5 |
4,76 |
5,24 |
|
|
|
||
|
6 |
5,76 |
6,24 |
|
|
|
|
|
|
8 |
7,71 |
8,29 |
|
|
|
|
|
|
10 |
9,71 |
10,29 |
|
|
|
|
|
|
12 |
11,65 |
12,35 |
|
|
|
|
|
|
14 |
13,65 |
14,35 |
|
|
|
|
|
|
16 |
15,65 |
16,35 |
|
|
|
|
|
|
18 |
17,65 |
18,35 |
|
|
|
|
|
|
20 |
19,58 |
20,42 |
|
|
|
|
|
|
25 |
24,58 |
25,42 |
|
|
|
|
|
|
30 |
29,58 |
30,42 |
62,10 |
|
|
|
|
|
35 |
34,5 |
35,5 |
68,80 |
|
|
|
|
|
40 |
39,5 |
40,5 |
75,50 |
99,00 |
130,00 |
|
|
|
45 |
44,5 |
45,5 |
82,20 |
107,00 |
140,00 |
|
|
|
50 |
49,5 |
50,5 |
89,60 |
115,00 |
150,00 |
188,00 |
223,00 |
|
55 |
54,4 |
55,6 |
97,00 |
125,00 |
160,00 |
201,00 |
238,00 |
|
60 |
59,4 |
60,6 |
104,00 |
135,00 |
172,00 |
214,00 |
253,00 |
|
70 |
69,4 |
70,6 |
119,00 |
155,00 |
197,00 |
244,00 |
288,00 |
|
80 |
79,4 |
80,6 |
134,00 |
175,00 |
222,00 |
274,00 |
324,00 |
|
90 |
89,3 |
90,7 |
|
195,00 |
247,00 |
304,00 |
359,00 |
|
100 |
99,3 |
100,7 |
|
215,00 |
272,00 |
334,00 |
395,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
-
-
