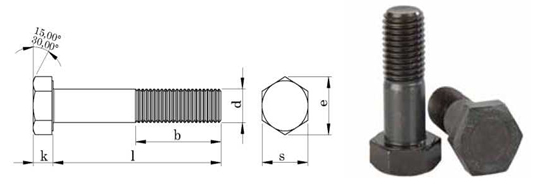

DIN 7990 ALTIKÖŞE BAŞLI ÇELİK KONSTÜRÜKSYON CİVATALARI 8.8



Technical informations. /Teknik bilgiler.



Thread size / Anma çapı

M12

M16

M20

M22

M24

M27

M30

Pitch / Diş adımı

P

1.75

2.00

2.50

2.50

3.00

3.00

3.50

Wire dia / Tel çapı

min.

11.3

15.3

19.16

21.16

23.16

26.16

29.16

Head heigh / Kafa yüksekliği

k

8

10

13

14

15

17

19

+/-

0.16

0.18

0.22

0.22

0.22

0.35

0.42

Head W./Anahtar ağzı

s

19

24

30

32

36

41

46

Diagonal / Köşegen

e

20.88

26.17

32.95

35.03

39.55

45.20

50.85

Thread length / Diş uzunluğu

b

17.75

21

23.5

25.5

26

29

30.5





Values are given in milimeters. / Değerler milimetre olarak verilmiştir.





Thread size / Anma çapı

M12

M16

M20

M22

M24

M27

M30

Length / Boy

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

30

+/-

0.42

57.5













35

+/-

0.50

62.0

117











40

+/-

0.50

66.4

125

222

281







45

+/-

0.50

70.8

133

234

296

369





50

+/-

0.50

75.3

141

247

311

387





55

+/-

0.60

79.7

149

259

326

405





60

+/-

0.60

84.2

157

272

341

423

585



65

+/-

0.60

88.6

164

284

356

440

607



70

+/-

0.60

93.0

172

296

370

458

630



75

+/-

0.60

97.5

180

309

385

476

652



80

+/-

0.60

102

188

321

400

494

675

899

85

+/-

0.70

107

196

334

415

511

697

917

90

+/-

0.70

111

204

346

430

529

720

945

95

+/-

0.70

116

212

358

445

547

742

972

100

+/-

0.70

120

220

371

460

565

765

1.000











Technical informations. /Teknik bilgiler.





Thread size / Anma çapı

M12

M16

M20

M22

M24

M27

M30

Pitch / Diş adımı

P

1.75

2.00

2.50

2.50

3.00

3.00

3.50

Wire dia / Tel çapı

min.

11.3

15.3

19.16

21.16

23.16

26.16

29.16

Head heigh / Kafa yüksekliği

k

8

10

13

14

15

17

19

+/-

0.16

0.18

0.22

0.22

0.22

0.35

0.42

Head W./Anahtar ağzı

s

19

24

30

32

36

41

46

Diagonal / Köşegen

e

20.88

26.17

32.95

35.03

39.55

45.20

50.85

Thread length / Diş uzunluğu

b

17.75

21

23.5

25.5

26

29

30.5





Values are given in milimeters. / Değerler milimetre olarak verilmiştir.





Thread size / Anma çapı

M12

M16

M20

M22

M24

M27

M30

Length / Boy

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

105

+/-

0.70

124

228

383

475

582

787

1.030

110

+/-

0.70

129

236

395

490

600

810

1.060

115

+/-

0.70

134

244

407

504

618

832

1.090

120

+/-

0.70

138

252

420

519

636

855

1.110

125

+/-

0.80



260

432

534

653

877

1.140

130

+/-

0.80



267

445

549

671

900

1.170

135

+/-

0.80



275

457

564

689

922

1.200

140

+/-

0.80



283

469

579

707

945

1.220

145

+/-

0.80



291

482

594

724

967

1.250

150

+/-

0.80



299

494

608

742

990

1.280

155

+/-

0.80





506

623

760

1.010

1.310

160

+/-

0.80





519

638

778

1.030

1.340

165

+/-

0.80





531

653

795

1.050

1.360

170

+/-

0.80





543

660

813

1.080

1.390

175

+/-

0.80





556

683

831

1.100

1.420

180

+/-

0.80







698

849

1.120

1.450

185

+/-

0.92







713

866

1.140

1.470

190

+/-

0.92







728

884

1.170

1.500

195

+/-

0.92







743

902

1.190

1.530

200

+/-

0.92







758

920

1.210

1.560
