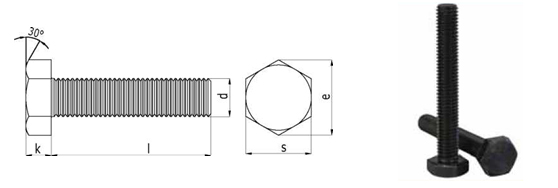

DIN 933 ALTIKÖŞE BAŞLI TAM DİŞLİ CİVATALAR



Technical informations. / Teknik bilgiler.



Thread size / Anma çapı

M3

M4

M5

M6

M7

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

Pitch / Diş adımı

P

0.50

0.70

0.80

1.00

1.00

1.25

1.50

1.75

2.00

2.00

2.50

2.50

2.50

3.00

3.00

3.50

3.50

4.00

4.00

Head heigh / Kafa yüksekliği

k

2.0

2.8

3.5

4.0

4.8

5.3

6.4

7.5

8.8

10.0

11.5

12.50

14.0

15.0

17.0

18.7

21.0

22.5

25.0

+/-

0.12

0.12

0.15

0.15

0.15

0.15

0.16

0.18

0.18

0.18

0.22

0.22

0.22

0.22

0.35

0.42

0.42

0.42

0.42

Head with/Anahtar ağzı

s

5.5

7

8

10

11

13

17

19

22

24

27

30

32

36

41

46

50

55

60

Diagonal / Köşegen

e

6.01

7.66

8.79

11.05

12.12

14.38

18.90

21.10

24.49

26.75

30.14

33.53

35.72

39.98

45.20

50.85

55.37

60.79

66.44



Values are given in milimeters. / Değerler milimetre olarak verilmiştir.



Thread size / Anma çapı

M3

M4

M5

M6

M7

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

Length / Boy (l)

Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.

10

+/-

0.29

0.75

1.64

2.63

4.08

6.35

9.10

16.2

23.3

38.0





















12

+/-

0.35

0.84

1.80

2.87

4.42

6.85

9.80

17.2

25.0

40.0

52.9



















14

+/-

0.35

0.92

1.95

3.12

4.76

7.35

10.5

18.2

26.4

42.0

55.6



















16

+/-

0.35

1.00

2.10

3.37

5.11

7.85

11.1

19.2

27.7

44.0

58.3

82.0

105

133

173











18

+/-

0.35

1.09

2.25

3.62

5.45

8.35

11.7

20.2

29.1

46.0

60.9

84.9

110

137

178











20

+/-

0.42

1.18

2.41

3.87

5.80

8.85

12.3

21.2

31.0

48.0

63.5

87.2

114

143

184











22

+/-

0.42

1.27

2.56

4.12

6.15

9.35

12.9

22.2

33.0

50.0

66.2

92.2

119

148

190

269









25

+/-

0.42

1.40

2.80

4.49

6.65

10.0

13.9

23.7

34.1

53.0

70.2

95.8

124

155

199

280









28

+/-

0.42

1.52

3.04

4.86

7.15

10.7

14.9

25.2

36.2

55.9

74.2

100

129

161

205

292









30

+/-

0.42

1.61

3.19

5.11

7.51

11.3

15.5

26.2

37.7

57.9

76.9

104

134

168

214

310









35

+/-

0.50



3.57

5.73

8.37

12.5

17.1

28.7

41.3

62.9

83.5

112

145

181

229

319

424

543

670

869

40

+/-

0.50



3.96

6.35

9.23

13.8

18.7

31.2

44.9

67.9

90.2

120

155

193

244

338

448

572

714

910

45

+/-

0.50



4.34

6.99

10.1

15.0

20.3

33.7

48.5

72.9

97.1

128

165

206

259

358

472

601

748

951

50

+/-

0.50



4.73

7.59

11.0

16.3

21.8

36.2

52.0

77.9

103

136

176

219

274

377

496

630

783

992

60

+/-

0.60



5.50

8.83

12.7

18.7

25.0

41.3

58.2

87.8

117

153

196

244

304

416

543

688

851

1.070
